為了研究振動篩結構強度及剛度能否達到設計要求及國家標準，需要對振動篩進行動態特性分析；為了說明四軸變直線軌跡等厚振動篩箱對于等效作用下雙軸直線等厚振動篩在動態特性上有何異同和優勢，筆者將把四軸變直線軌跡等厚振動篩和等效作用下雙軸直線等厚振動篩同時進行動態分析，對二者進行對比說明。
    在進行動態分析之前需要建立其力學模型。并在不影響分析結果的前提下，為了減少計算過程，對力學模型進行適當?shù)暮喕�是十分必要的，這里只對篩箱部分進行動態分析，因而只建立篩箱模型即可。篩箱主要由兩塊側板、后擋板、承重梁、加強梁、加強肋、激振軸軸套等組成。建模時將后擋板和側板以及加強肋視為焊接，篩箱加強梁，承重梁與側板的連接也視為焊接，忽略一些對整體結構影響不大的螺紋孔以及法蘭連接的螺栓孔，忽略篩網，建立模型。

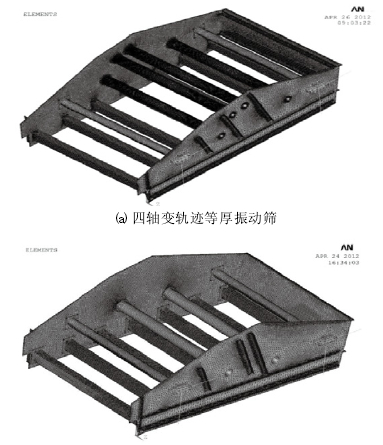

    由于篩箱模型復雜，可在 Pro/ E 中建立模型再導 入 ANSYS 進行分析。彈簧支座具有軸向和橫向的剛 度，其軸向和橫向的剛度比為 3∶1 [7] ，為了力求模擬 真實情況，本模型選用 Combine14 單元來模擬彈簧， 但由于選用 Combine14 單元沒有橫向的剛度，所以采 用兩組彈簧分別模擬其軸向和橫向的剛度。主體結構 采用三維實體單元 SOLID45，將激振器簡化為集中質 量單元 MASS21。四軸變軌跡等厚振動篩和雙軸直線等厚振動篩的有限元模型如圖 2 所示。
